現批準《建筑與市政工程防水通用規范》為國家標準，編號為GB55030-2022，自2023年4月1日起實施。本規范為強制性工程建設規范，全部條文必須嚴格執行?，F(xiàn)行工程建設標準中有關規定與本規范不一致的，以本規范的規定為準。

解讀新規的幾大巨大變化。

? 民用建筑幾乎全部為一級防水設防

? 屋面防水一級時，要3道防水

? 外墻開始要求一道或兩道防水

? 室內地面防水增加為兩道

? 窗臺處應設置排水板和滴水線

? 明確防水設計年限：屋面≥20年；室內≥25年；地下與結構主體同壽命

 1、增加防水設計專篇

4.1.1  工程防水應進行專項防水設計。

圖圖規范解讀：

可以預見，今后的設計總說明中，將會增加防水設計專篇。

（包括做法、材料厚度、材料性能等要求。）

2、明確防水設計工作年限

2.0.2  工程防水設計工作年限應符合下列規定∶

1  地下工程防水設計工作年限不應低于工程結構設計工作年限；

2  屋面工程防水設計工作年限不應低于20年；

3  室內工程防水設計工作年限不應低于25年；

4  橋梁工程橋面防水設計工作年限不應低于橋面鋪裝設計工作年限；

5  非侵蝕性介質蓄水類工程內壁防水層設計工作年限不應低于10年。

圖圖規范解讀：

明確防水設計年限：屋面工程≥20年；室內工程≥25年；地下工程與結構主體同壽命。

此外，原來沒有設計工作年限，責任主體不明確。今后開發商、施工單位將作為責任主體，有追責依據。

3、今后民用建筑，幾乎全部為一級防水。

2.0.3  工程按其防水功能重要程度分為甲類、乙類和丙類，具體劃分應符合表2.0.3的規定。

表2.0.3  工程防水類別

圖圖規范解讀：

可見，一般的民用建筑的地下工程、屋面工程、外墻工程、室內工程在防水功能重要程度上均屬于甲類。

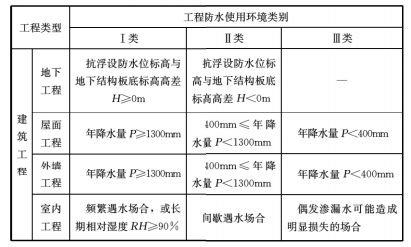

2.0.4  工程防水使用環境類別劃分應符合表2.0.4的規定。

表2.0.4  工程防水使用環境類別劃分

圖圖規范解讀：

可見我國絕大部分地區都為Ⅰ、Ⅱ類。

 2.0.6  工程防水等級應依據工程類別和工程防水使用環境類別分為一級、二級、三級。暗挖法地下工程防水等級應根據工程類別、工程地質條件和施工條件等因素確定，其他工程防水等級不應低于下列規定

1  一級防水∶Ⅰ類、Ⅱ類防水使用環境下的甲類工程；I 類防水使用環境下的乙類工程。

2  二級防水∶Ⅲ類防水使用環境下的甲類工程；Ⅱ類防水使用環境下的乙類工程；Ⅰ類防水使用環境下的丙類工程。

3  三級防水∶Ⅲ類防水使用環境下的乙類工程；Ⅱ類、Ⅲ類防水使用環境下的丙類工程。

圖圖規范解讀：

① 地下工程，所有民用建筑地下均為一級防水。

② 屋面及外墻，除西部地區（降水量＜400毫米）外，其它地區所有民用建筑均為一級防水。

③ 室內工程，所有民用建筑的衛生間、洗浴等均為一級防水。

（帶洗衣機陽臺似乎可認定為Ⅲ類防水使用環境，二級防水設防。住宅廚房該如何考慮？）

 4、常用防水材料及厚度

① 卷材

3.3.10  卷材防水層最小厚度應符合表3.3.10的規定。

表3.3.10  卷材防水層最小厚度

4.4.1  建筑屋面工程的防水做法應符合下列規定∶

4  當在屋面金屬板基層上采用聚氯乙烯防水卷材（PVC）、熱塑性聚烯烴防水卷材（TPO）、三元乙丙防水卷材（EPDM）等外露型防水卷材單層使用時，防水卷材的厚度，一級防水不應小于1.8mm，二級防水不應小于1.5mm，三級防水不應小于1.2mm。

② 防水涂料

3.3.11  反應型高分子類防水涂料、聚合物乳液類防水涂料和水性聚合物瀝青類防水涂料等涂料防水層最小厚度不應小于1.5mm，熱熔施工橡膠瀝青類防水涂料防水層最小厚度不應小于2.0mm。

3.3.12  當熱熔施工橡膠瀝青類防水涂料與防水卷材配套使用作為一道防水層時，其厚度不應小于1.5mm。

③ 水泥基防水材料

3.4.1  外涂型水泥基滲透結晶型防水材料的性能應符合現行國家標準《水泥基滲透結晶型防水材料》GB18445的規定，防水層的厚度不應小于1.0mm，用量不應小于1.5kg/㎡。

3.4.2  聚合物水泥防水砂漿與聚合物水泥防水漿料的性能指標應符合表3.4.2的規定。

表3.4.2  聚合物水泥防水砂漿與聚合物水泥防水漿料的性能指標

3.4.3  地下工程使用時，聚合物水泥防水砂漿防水層的厚度不應小于6.0mm，摻外加劑、防水劑的砂漿防水層的厚度不應小于18.0mm。

 5、平屋面、坡屋面統統改為3道防水

4.4.1  建筑屋面工程的防水做法應符合下列規定∶

1平屋面工程的防水做法應符合表4.4.1-1的規定。

圖圖規范解讀：

平屋面做法，多數選擇：2道防水卷材+中間1道防水涂料。

平面示意圖

2  瓦屋面工程的防水做法應符合表4.4.1-2的規定。

圖圖規范解讀：

瓦屋面做法，多數選擇：1道瓦屋面+2道防水卷材。

瓦屋面實景圖

3  金屬屋面工程的防水做法應符合表4.4.1-3的規定。全焊接金屬板屋面應視為一級防水等級的防水做法。

圖圖規范解讀：

總之，防水廠家要樂翻啦，每?建筑的防水材料用量都比原來至少要翻番。

 6、外墻也開始要做防水

4.5.2  墻面防水層做法應符合下列規定∶

1  防水等級為一級的框架填充或砌體結構外墻，應設置2道及以上防水層。防水等級為二級的框架填充或砌體結構外墻，應設置1道及以上防水層。當采用2道防水時，應設置1道防水砂漿，及1道防水涂料或其他防水材料。

2 防水等級為一級的現澆混凝土外墻、裝配式混凝土外墻板應設置1道及以上防水層。

3  封閉式幕墻應達到一級防水要求。

圖圖規范解讀：

① 裝飾性外墻涂料、面磚、裝飾性幕墻都不是防水層。

② 外墻防水做法：

普通外墻需做二道防水。（防水砂漿+防水漿料；或水泥基滲透防水材料+防水砂漿。）

裝配式外墻做一道防水。（防水砂漿）

這里有個疑問：

 “封閉式幕墻應達到一級防水要求”。如何測定一級防水要求的標準。

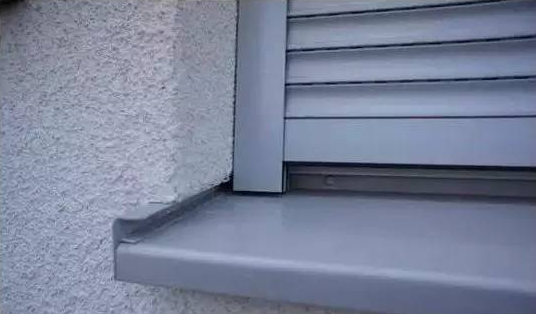

 7、窗臺處應設置排水板和滴水線（超級重大變化）

4.5.3  門窗洞口節點構造防水和門窗性能應符合下列規定∶

1  門窗框與墻體間連接處的縫隙應采用防水密封材料嵌填和密封；

2  門窗洞口上楣應設置滴水線；

3  門窗性能和安裝質量應滿足水密性要求；

4  窗臺處應設置排水板和滴水線等排水構造措施，排水坡度不應小于5%。

圖圖規范解讀：

第4條的出現是一項重大變化，預計今后，設計師必須要求門窗廠家附帶金屬窗臺排水板，或門窗廠家附帶金屬窗臺排水板成為標配。

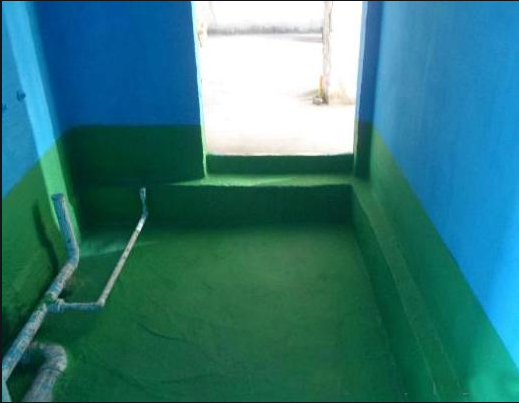

 8、室內地面防水增加為兩道

4.6.1  室內樓地面防水做法應符合表4.6.1條的規定。

圖圖規范解讀：

衛生間管線較多，不宜選用防水卷材。

可用一道水泥基防水材料通刷地面及上翻墻面，地面再附加一層高分子防水涂料，周邊上翻。

4.6.4  用水空間與非用水空間樓地面交接處應有防止水流入非用水房間的措施。淋浴區墻面防水層翻起高度不應小于2000mm，且不低于淋浴噴淋口高度。盥洗池盆等用水處墻面防水層翻起高度不應小于1200mm。墻面其他部位泛水翻起高度不應小于250mm。

圖圖規范解讀：

① 衛生間墻面防水若使用防水涂料，需注意貼瓷磚前，需先做水泥拉毛處理。

② 帶洗衣機陽臺，應認定為二級防水，需做防水處理。

 9、雨棚、陽臺等處防水層與外墻防水層連續，且延伸至滴水線

4.5.4  雨篷、陽臺、室外挑板等防水做法應符合下列規定∶

1  雨篷應設置外排水，坡度不應小于1%，且外口下沿應做滴水線。雨篷與外墻交接處的防水層應連續，且防水層應沿外口下翻至滴水線。

2  開敞式外廊和陽臺的樓面應設防水層，陽臺坡向水落口的排水坡度不應小于1%，并應通過雨水立管接入排水系統，水落口周邊應留槽嵌填密封材料。陽臺外口下沿應做滴水線。

3  室外挑板與墻體連接處應采取防雨水倒灌措施和節點構造防水措施。

圖圖規范解讀：

4.5.1-1條中“防水層應沿外口下翻至滴水線”？這一條殺傷力可大了。

① 帶柱雨棚怎么做？

② 帶女兒墻雨棚怎么做？

③ 玻璃雨棚、金屬雨棚怎么做？

普通雨棚

帶柱雨棚

門斗

 10、中等及以上腐蝕性土壤下，如何做？

4.1.6  受中等及以上腐蝕性介質作用的地下工程應符合下列規定：

1   防水混凝土強度等級不應低于C35；

2  防水混凝土設計抗?jié)B等級不應低于P8；

3  迎水面主體結構應采用耐侵蝕性防水混凝土，外設防水層應滿足耐腐蝕要求。

圖圖規范解讀：

設計師、開發商很容易忽視此條。

當項目地塊位于老廠區時，地勘報告很容易出現“中等腐蝕”字樣，一旦出正式報告，將極難處理，耐侵蝕混凝土哪里找？耐侵蝕防水材料哪里找？

中國鋁業貴州氧化鋁廠

 11、地下室防水做法

①  應選防水混凝土

4.1.5  地下工程迎水面主體結構應采用防水混凝土，并應符合下列規定∶

1  防水混凝土應滿足抗?jié)B等級要求；

2  防水混凝土結構厚度不應小于250mm；

3  防水混凝土的裂縫寬度不應大于結構允許限值，并不應貫通；

4  寒冷地區抗凍設防段防水混凝土抗?jié)B等級不應低于P10。

3.2.1  防水混凝土的施工配合比應通過試驗確定，其強度等級不應低于C25，試配混凝土的抗?jié)B等級應比設計要求提高0.2MPa。

3.2.2  防水混凝土應采取減少開裂的技術措施。

3.2.3  防水混凝土除應滿足抗壓、抗?jié)B和抗裂要求外，尚應滿足工程所處環境和工作條件的耐久性要求。

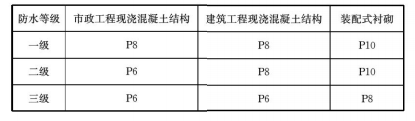

4.2.3  明挖法地下工程防水混凝土的最低抗?jié)B等級應符合表4.2.3的規定。

表4.2.3  明挖法地下工程防水混凝土最低抗?jié)B等級

②  防水做法

4.2.1  明挖法地下工程現澆混凝土結構防水做法應符合下列規定：

1  主體結構防水做法應符合表4.2.1的規定。

表4.2.1 主體結構防水做法

3.4.3  地下工程使用時，聚合物水泥防水砂漿防水層的厚度不應小于6.0mm，摻外加劑、防水劑的砂漿防水層的厚度不應小于18.0mm。

4.1.3  種植屋面和地下建（構）筑物種植頂板工程防水等級應為一級，并應至少設置一道具有耐根穿刺性能的防水層，其上應設置保護層。

4.2.8  民用建筑地下室頂板防水設計應符合下列規定∶

1  應將覆土中積水排至周邊土體或建筑排水系統；

2  與地上建筑相鄰的部位應設置泛水，且高出覆土或場地不應小于500mm。

③  接縫做法

4.2.4 明挖法地下工程結構接縫的防水設防措施應符合表4.2.4的規定。

4.2.4明挖法地下工程結構接縫的防水設防措施表

圖圖規范解讀：

接縫多選用后澆帶做法。

后澆帶施工

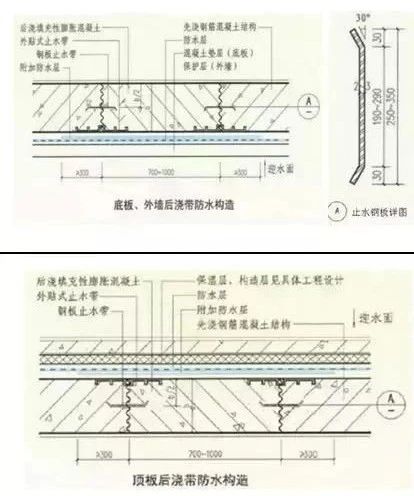

后澆帶止水板防水構造示意圖

④  結點做法

4.1.8  防水節點構造設計應符合下列規定∶

1  附加防水層采用防水涂料時，應設置胎體增強材料；

2  結構變形縫設置的橡膠止水帶應滿足結構允許的最大變形量；

3  穿墻管設置防水套管時，防水套管與穿墻管之間應密封。
