一 規范要求下的飄窗做法
1、按《建筑設計防火規范》做
《建筑設計防火規范》
6.2.5 除本規范另有規定外，建筑外墻上、下層開口之間應設置高度不小于1.2m的實體墻或挑出寬度不小于1.0m、長度不小于開口寬度的防火挑檐；……
條文說明：6.2.5 本條為強制性條文。建筑外立面開口之間如未采取必要的防火分隔措施，易導致火災通過開口部位相互蔓延，為此，本條規定了外立面開口之間的防火措施。……
![]()
![]()
圖圖規范解讀：
存在問題：
① 窗臺過高，使用不便。

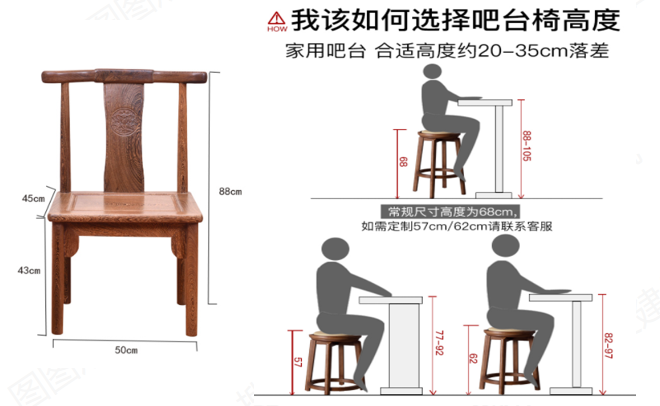

一般正常坐椅子的高度約為43cm，坐于椅子上會比較安全、舒服，高于43cm時，舒適度會下降，安全系數也會降低，比如下方吧臺的高度。
② 安全問題上，未考慮護窗欄桿等防護措施。
依據最基本的規范要求下的飄窗存在很多問題，亟需改進。
兩個方面改進：降低窗臺高度、加防護欄桿等防護措施。
![]()
② 安全問題上，未考慮護窗欄桿等防護措施。
2、按《民用建筑設計統一標準》改進
《民用建筑設計統一標準》
6.11.7 當凸窗窗臺高度低于或等于0.45m時，其防護高度從窗臺面起算不應低于0.9m；當凸窗窗臺高度高于0.45m時，其防護高度從窗臺面起算不應低于0.6m。
條文說明：6.11.7 凸窗的防護措施是為防止在玻璃被沖擊后導致人員高空墜落，防護措施可以采用設置防護欄桿或采用帶水平窗框加夾層玻璃的做法。夾層玻璃的選用應符合現行行業標準《建筑玻璃應用技術規程》JGJ 113的規定。
依據《民用建筑設計統一標準》的做法：
① 夾層玻璃
![]()
圖圖規范解讀：

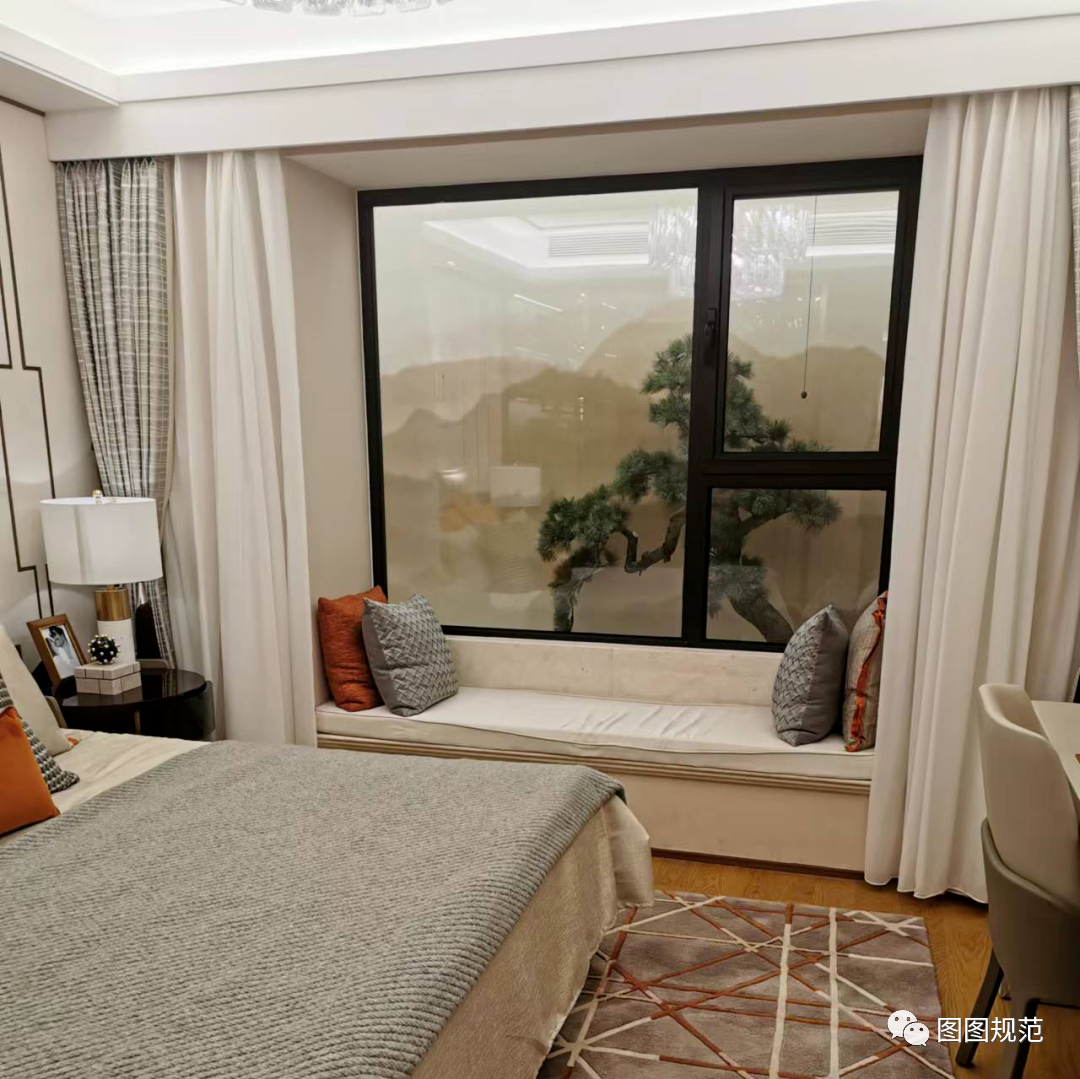

固定窗采用夾層玻璃作為防護，但存在問題：夾層玻璃難找。

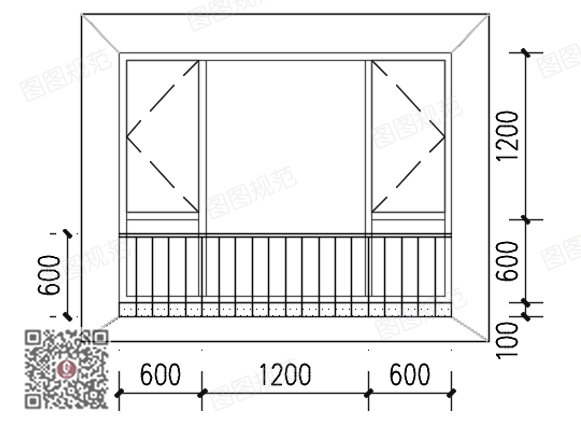

② 500mm高窗臺，100mm高外墻翻沿，加600mm高欄桿
![]()
![]()
圖圖規范解讀：
飄窗臺高500mm，100mm高的外墻翻沿，加600mm高的欄桿。
此做法設計相對很舒服、完美，但依據《住宅設計規范》規定，這一做法無法實現。
3、按《住宅設計規范》再改進
《住宅設計規范》
5.8.2 當設置凸窗時應符合下列規定：
2 可開啟窗扇窗洞口底距窗臺面的凈高低于0.90m時，窗洞口處應有防護措施。其防護高度從窗臺面起算不應低于0.90m；
條文說明：……可開啟窗扇窗洞口底距凸窗臺面的凈高小于0.90m，容易發生墜落事故。所以本條規定可開啟窗扇窗洞口底距窗臺面的凈高低于0.90m時，窗洞口處應有防護措施，其防護高度從窗臺面起算不應低于0.90m；
![]()
圖圖規范解讀：

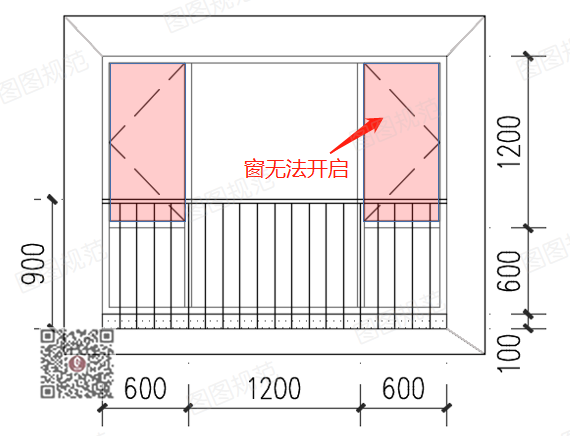

存在問題：高層住宅窗戶禁止外開，因此，欄桿過高，導致窗戶無法開啟，且驗收無法通過。
![]()
改進做法：900mm高欄桿下，將開啟扇抬高▼
![]()
![]()
圖圖規范解讀：
改進后做法存在問題：欄桿相對過高，影響美觀，且視線受阻。
二 解決方法
1、最優解決方法：400mm高窗臺，200mm高外墻翻沿，加900mm高欄桿
《民用建筑設計統一標準》
6.11.7 條文說明：凸窗的防護措施是為防止在玻璃被沖擊后導致人員高空墜落，防護措施可以采用設置防護欄桿或采用帶水平窗框加夾層玻璃的做法。
![]()
![]()
![]()
圖圖規范解讀：
這是最優解決方法：飄窗臺面繼續降低，400mm高飄窗臺面、200mm高外墻翻沿，700mm高固定窗，設置900mm高欄桿。
此做法，開啟扇與固定扇比例相對舒服，窗開啟不受影響。
但缺點是施工難度比較大。
![]()

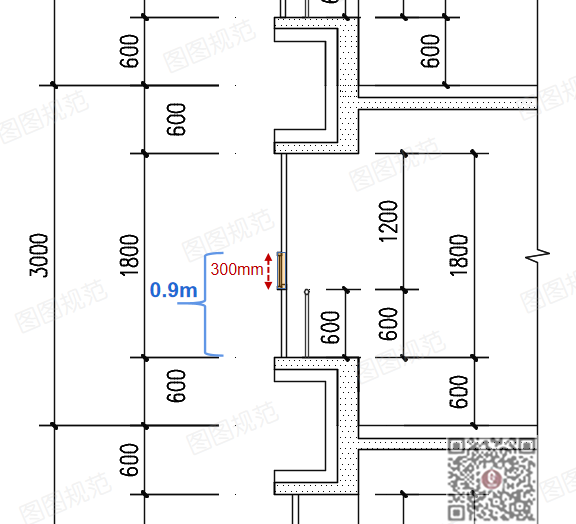

2、戶內加600mm高欄桿，室外加300mm高欄桿
《住宅設計規范》
5.8.2 當設置凸窗時應符合下列規定：
2 可開啟窗扇窗洞口底距窗臺面的凈高低于0.90m時，窗洞口處應有防護措施。其防護高度從窗臺面起算不應低于0.90m；
《民用建筑設計統一標準》
6.11.7 當凸窗窗臺高度低于或等于0.45m時，其防護高度從窗臺面起算不應低于0.9m；當凸窗窗臺高度高于0.45m時，其防護高度從窗臺面起算不應低于0.6m。
![]()
![]()
![]()
圖圖規范解讀：
從目前來看，各地審圖機構認可此做法。
3、窗外加外置欄桿或欄板
《民用建筑設計統一標準》
6.11.7 條文說明：凸窗的防護措施是為防止在玻璃被沖擊后導致人員高空墜落，防護措施可以采用設置防護欄桿或采用帶水平窗框加夾層玻璃的做法?！?/span>
![]()
圖圖規范解讀：
在窗外加防護玻璃欄板，以達到防護作用，此做法不常見。
三 飄窗算不算面積？
關于飄窗，這里還有一個特別容易疏忽的“大坑”，就是飄窗算不算面積？
《建筑工程建筑面積計算規范》
3.0.13 窗臺與室內樓地面高差在0.45m以下且結構凈高在2.10m及以上的凸(飄)窗，應按其圍護結構外圍水平面積計算1/2面積。
《民用建筑通用規范》
3.1.6 下列空間與部位不應計算建筑面積∶-1 結構層高或斜面結構板頂高度小于2.20m 的建筑空間；
圖圖規范解讀：
從以上條文可以總結如下：
① 結構凈高＜2100mm時，不計入面積；
② 窗臺高度≥450mm時， 不計入面積。
我們再來看不同層高下的飄窗：
3000mm層高時，窗臺高400mm，飄窗結構凈高為2000mm，飄窗不計面積。▼▼
![]()
3000mm層高，飄窗剖面示意圖
3150mm層高時，窗臺高400mm，飄窗結構凈高為2150mm，飄窗計面積。▼▼
![]()
3150mm層高，飄窗剖面示意圖
不同層高下，飄窗不計面積做法：
《建筑工程建筑面積計算規范》
3.0.13 窗臺與室內樓地面高差在0.45m以下且結構凈高在2.10m及以上的凸(飄)窗，應按其圍護結構外圍水平面積計算1/2面積。
2900~3000mm層高時，窗臺面高400mm，外墻翻沿200mm。▼▼
![]()
2900~3000mm層高，飄窗剖面示意圖
3150~3300mm層高時，窗臺面高450mm，外墻翻沿150mm。▼▼
![]()
3150~3300層高，飄窗剖面示意圖
